BARS PE HD10 6M - HD POLYETHYLENE PIPES, INDUSTRIAL

Barres PE HD10 6M

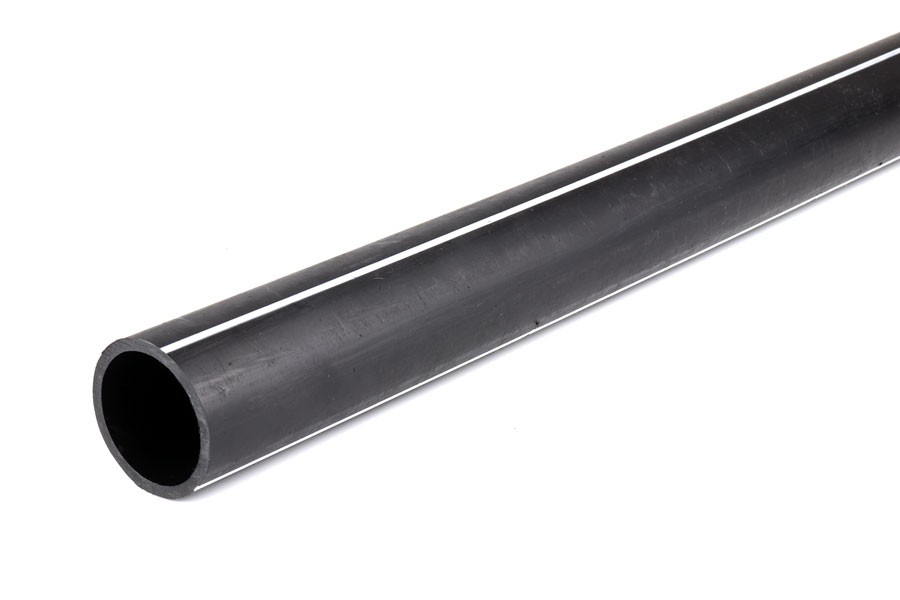

Les tubes PEHD Driptene Irrigation sont des tubes en polyéthylène haute densité de couleur noire (HD6) ou noire avec des bandes de repérages blanches (HD10).

Ils sont utilisés dans des systèmes de canalisation d’irrigation pour transporter de l’eau naturelle non traitée, non destinée à la consommation humaine, à une température de 20°C sous une pression maximale donnée (6 ou 10 bars). Driptene HD6 ou HD10 ne sont pas adaptés pour des réseaux d’arrosage de golf ou pour des réseaux de protection incendie.

En usage courant, ces tubes sont enterrés et soumis à des contraintes mécaniques limitées. Posés sur le sol ou en aérien, ils peuvent être soumis aux effets du rayonnement ultra-violet et à des variations de température. Pour des conditions de température du fluide véhiculé supérieur à 20°C, il est nécessaire d’appliquer un facteur de réduction de pression.

Pour toute utilisation de fluides autres que l’eau naturelle non traitée, il est conseillé de vérifier la résistance chimique du polyéthylène haute densité (PEHD) en se reportant à la norme ISO TR 10358.

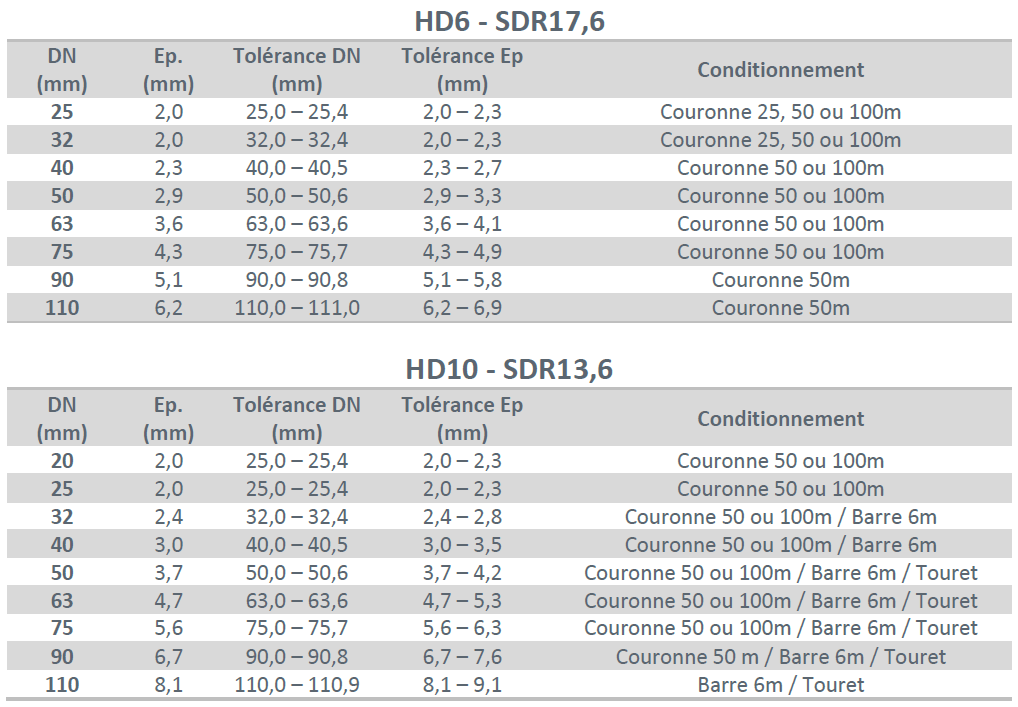

Gamme, dimensions, conditionnement

La longueur des tubes, mesurée à 20°C, est assortie d’une tolérance de +/- 2%. Ovalisation sur tubes enroulés (mesurée en sortie de fabrication) = maxi15%.

Avantages

- S’adapte aux tracés difficiles.
- Résistance aux chocs et aux UV.
- Insensibilité à la corrosion.
- Résistance à l’abrasion.
- Matériau recyclable préservant l’environnement.
- Résiste aux mouvements de terrain.

Stockage, mise en œuvre et raccordement

Le tube devra être manipulé et stocké avec précaution afin d’éviter de l’abimer ou de le rayer. En cas de rayures, elles ne devront pas dépasser 10% de l’épaisseur nominale.
La pose des tubes doit être effectuée selon les règle de l’art et en particulier en respectant, pour les marchés publics, le cahier des clauses techniques générales, Fascicule 71 : « Fourniture, pose et réhabilitation de conduites d’eaux qui fonctionnent par écoulement sous pression ».

Le raccordement se fait soit par raccords electrosoudables (compatible SDR17), raccords mécaniques ou soudure bout à bout.

Pose enterrée : Le fond de fouille doit être exempt de point dur ou de pierre. La profondeur conseillée est de 0.8m au-dessus de la génératrice supérieure du tube.
Le tube doit être placé sur un lit de sable d’une épaisseur d’au moins 10cm puis recouvert d’une autre couche d’au moins 10cm de sable.
Réaliser des ondulations pour compenser le retrait et la dilatation.

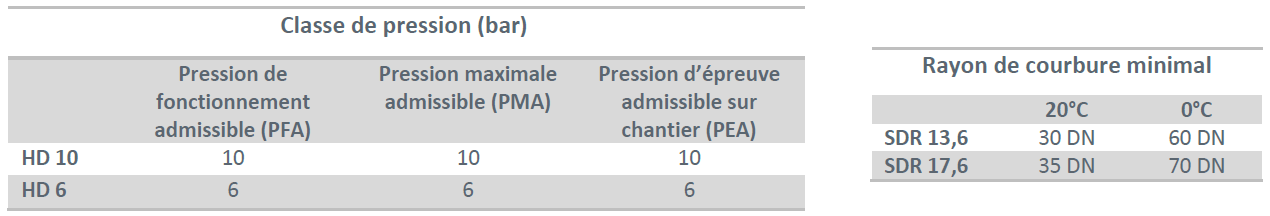

En cas de cintrage, le rayon de courbure ne doit pas être inférieur au rayon de courbure minimal (voir tableau cidessous).

Pose en en aérien et en surface : Les tubes posés en aérien doivent être maintenues par des supports appropriés. Les phénomènes de dilatation ou de contraction inhérents au matériau doivent être pris en compte. Ceci implique un montage des canalisations avec supports libres et points fixes choisis en tenant compte des possibilités du tracé.
Pour les tubes posés en surface, il est nécessaire de réaliser des ondulations pour compenser le retrait et la dilatation.
En cas de cintrage, le rayon de courbure ne doit pas être inférieur au rayon de courbure minimal (voir tableau cidessous).

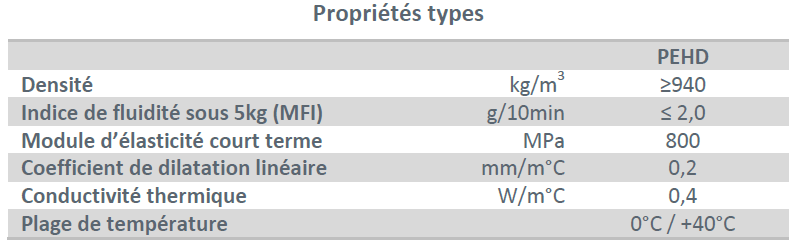

Caractéristiques techniques

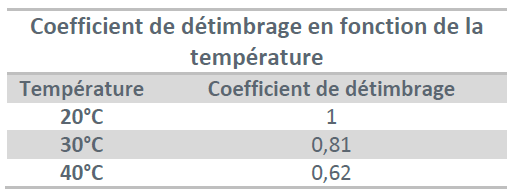

Détimbrage :
Facteur correctif, inférieur à 1, à appliquer à la PFA, PMA et PEA du tube lorsque les conditions de température d’exploitation diffèrent.
Ex : Une canalisation PN 06 véhiculant une fluide à 30°C aura pour pression maximale admissible (PMA) : 6*0.81 = 4.86 bar

Lexique

DN (Diamètre Nominal) : C’est le diamètre extérieur du tube PEHD.

SDR (Standard Dimension Ratio) : Le rapport dimensionnel standardisé est un nombre arrondi qui exprime le rapport du diamètre nominal à l’épaisseur nominale (SDR=DN/Ep.).

PMA (Pression Maximale Admissible) : Pression maximale, y compris le coup de bélier, à laquelle la canalisation est capable de résister lorsqu’elle y est soumise de façon intermittente
en service.

PFA (Pression de Fonctionnement admissible) : Pression hydrostatique maximale à laquelle la canalisation est capable de résister de façon permanente en service.

PEA (Pression d’Epreuve admissible sur chantier) : Pression hydrostatique maximale à laquelle la canalisation est capable de résister pendant un laps de temps relativement court afin d’assurer son intégrité et son étanchéité.

Etat de stock Connexion Requise

Réf

1203022

Désignation

HD10 PE80 25 X 2.0 BAR 6ML

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 7,40€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 7,40€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203023

Désignation

HD10 PE80 32 X 2.4 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 11,42€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 11,42€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203024

Désignation

HD10 PE80 40 X 3.0 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 17,84€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 17,84€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203025

Désignation

HD10 PE80 50 X 3.7 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 27,53€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 27,53€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203026

Désignation

HD10 PE80 63 X 4.7 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 43,98€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 43,98€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203027

Désignation

HD10 PE80 75 X 5.6 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 62,38€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 62,38€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203028

Désignation

HD10 PE80 90 X 6.7 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 89,57€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 89,57€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202252

Désignation

ELYDAN-DRIPTENE HD10 25 X 2.0 BAR 6ML

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 8,84€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER
Format Lot de 250	Prix Public HT€/Unité 8,41€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202253

Désignation

ELYDAN-DRIPTENE HD10 32 X 2.4 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 14,14€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER
Format Lot de 250	Prix Public HT€/Unité 13,46€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202264

Désignation

ELYDAN-DRIPTENE HD10 40 X 3.0 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 21,51€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER
Format Lot de 250	Prix Public HT€/Unité 20,48€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202275

Désignation

ELYDAN-DRIPTENE HD10 50 X 3.7 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 31,14€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 31,14€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202286

Désignation

ELYDAN-DRIPTENE HD10 63 X 4.7 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 49,65€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 49,65€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202297

Désignation

ELYDAN-DRIPTENE HD10 75 X 5.5 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 70,13€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 70,13€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202306

Désignation

ELYDAN-DRIPTENE HD10 90 X 6.7 BAR 6M

Unité de vente

BAR

Format Unité	Prix Public HT€/Unité 99,19€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 99,19€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Barres PE HD10 6M

1203022

HD10 PE80 25 X 2.0 BAR 6ML

HD10 PE80 25 X 2.0 BAR 6ML

HD10 PE80 25 X 2.0 BAR 6ML

1203023

HD10 PE80 32 X 2.4 BAR 6M

HD10 PE80 32 X 2.4 BAR 6M

HD10 PE80 32 X 2.4 BAR 6M

1203024

HD10 PE80 40 X 3.0 BAR 6M

HD10 PE80 40 X 3.0 BAR 6M

HD10 PE80 40 X 3.0 BAR 6M

1203025

HD10 PE80 50 X 3.7 BAR 6M

HD10 PE80 50 X 3.7 BAR 6M

HD10 PE80 50 X 3.7 BAR 6M

1203026

HD10 PE80 63 X 4.7 BAR 6M

HD10 PE80 63 X 4.7 BAR 6M

HD10 PE80 63 X 4.7 BAR 6M

1203027

HD10 PE80 75 X 5.6 BAR 6M

HD10 PE80 75 X 5.6 BAR 6M

HD10 PE80 75 X 5.6 BAR 6M

1203028

HD10 PE80 90 X 6.7 BAR 6M

HD10 PE80 90 X 6.7 BAR 6M

HD10 PE80 90 X 6.7 BAR 6M

01202252

ELYDAN-DRIPTENE HD10 25 X 2.0 BAR 6ML

ELYDAN-DRIPTENE HD10 25 X 2.0 BAR 6ML

ELYDAN-DRIPTENE HD10 25 X 2.0 BAR 6ML
