PE INDUSTRIE 10 BARS COURONNES 50M TUBES

PE Industrie 10 Bars Couronnes 50M

Les tubes PEHD Groupe 4 Industrie sont des tubes en polyéthylène haute densité PE100 de couleur noire.
Ils sont destinés au transport, sous pression, d’eaux non potables, industrielles, réseau irrigation ou réseau incendie enterré, de PH 2 à 13.

Normes et certifications

Certification : Tube certifié à la Marque NF114 Groupe 4 – Codes UP, WN et MP
Norme : NF EN 12 201, NF EN 15 494 et Règlement de la Marque NF114

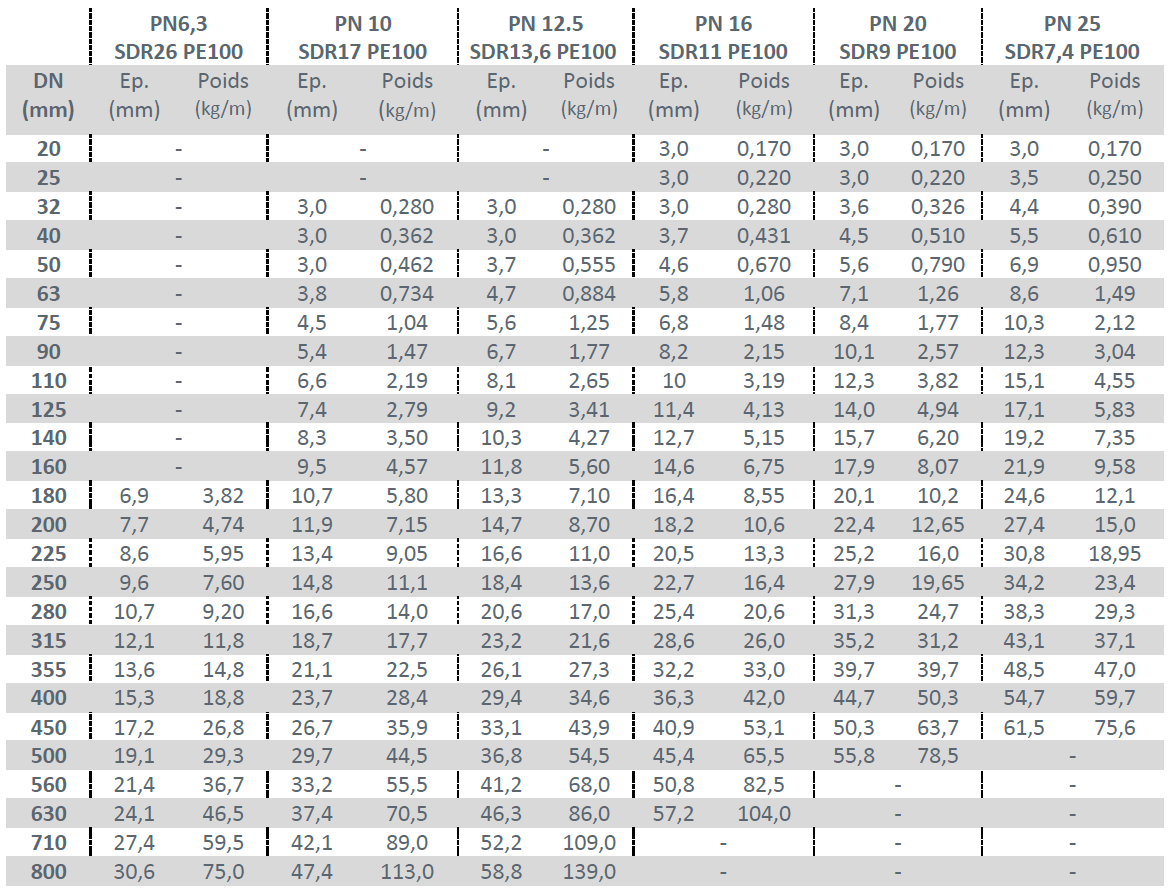

Gamme, dimensions, poids

Avantages

- Résistance à la fissuration.
- Résistance aux chocs et aux UV.
- Insensibilité à la corrosion.
- Résistance à l’abrasion.
- Grande inertie chimique.
- Résiste aux mouvements de terrain.
- Faible coefficient de rugosité, peu de perte de charge.
- Matériau recyclable préservant l’environnement.
- Légèreté facilitant la mise en oeuvre.
- S’adapte aux tracés difficiles.

Raccordement et mise en œuvre

Les canalisations PE100 Industrie peuvent être assemblées par soudage en utilisant la technique de l’electrofusion (raccord electrosoudable) ou la technique de soudage bout à bout. Ces techniques de raccordement rendent le réseau autobuté, il ne nécessite pas ainsi de butée béton ou de joints de verrouillage spéciaux aux changements de direction.

Les canalisations PE100 Industrie doivent être posées avec un enrobage de sable. Elles acceptent des rayures en surface jusqu’à 10% de l’épaisseur maximum.
Dans tous les cas il conviendra de se rapporter au guide de pose du STRPEPP disponible sur le site www.strpepp.org et à la règlementation en vigueur (Fascicule 71).

Les canalisations PE100 Industrie peuvent véhiculer un produit en accord avec l’ISO TR 10358 et NFT54 070.

Retrait et dilatation : Afin de limiter ces phénomènes, il convient d’effectuer des ondulations avec le tube en fond de fouille.

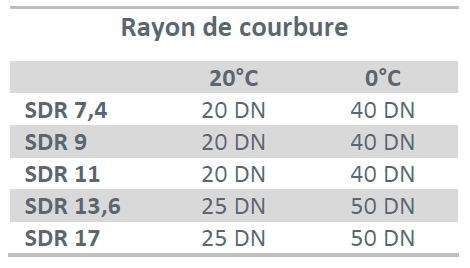

Rayon de courbure : La flexibilité du PE100 autorise le cintrage du tube. Lors des changements de direction veuillez respecter les rayons de courbure minimum selon le tableau ci contre.

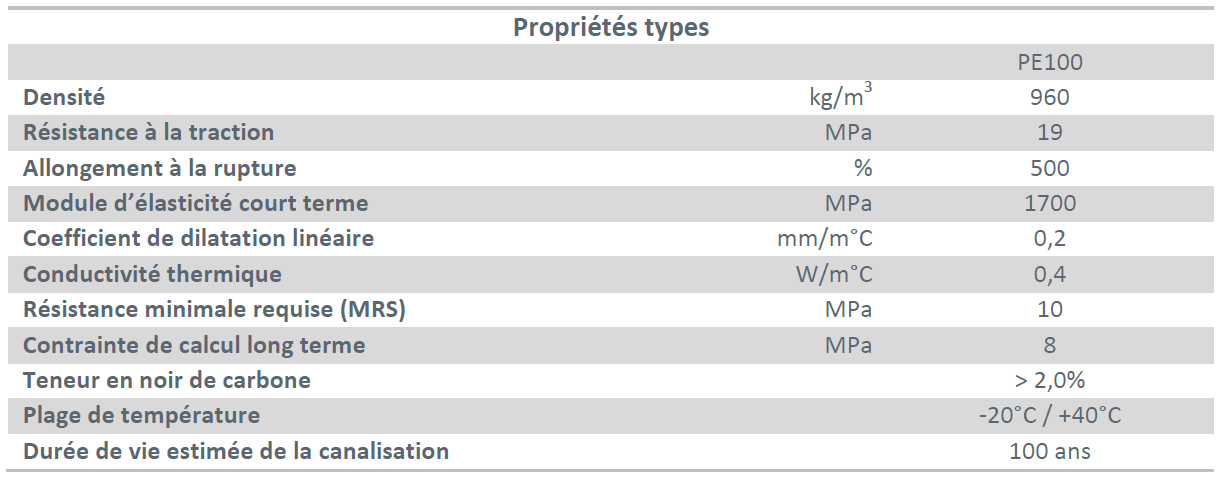

Caractéristiques techniques

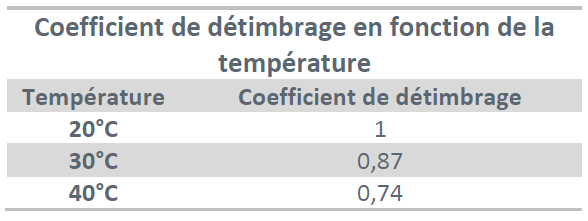

Détimbrage :
Facteur correctif, inférieur à 1, à appliquer à la PN d’un réseau lorsque les conditions de température d’exploitation diffèrent.
Ex : Une canalisation PN 16 véhiculant une fluide à 30°C aura pour pression maximale admissible (PMA) : 16*0.87 = 13.92 bar

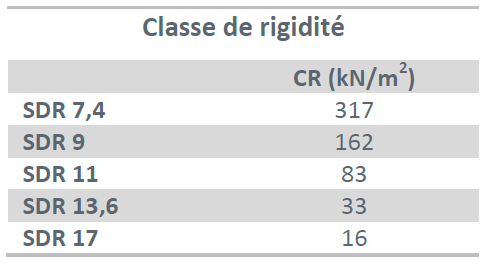

Classe de rigidité :
Classe définissant la rigidité annulaire d’une conduite PEHD (voir tableau ci-contre)

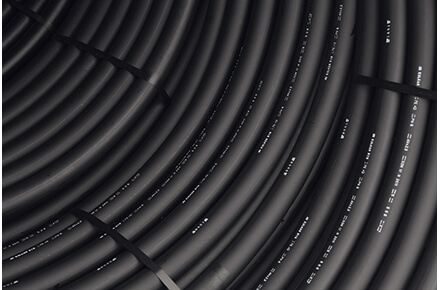

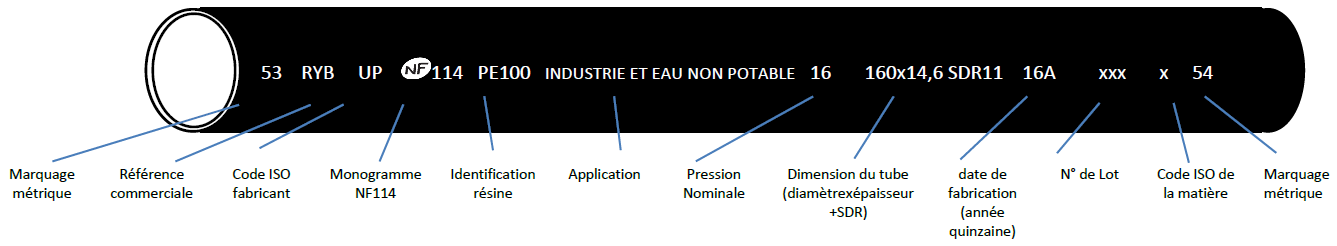

Marquage sur tube

Un tube certifié Groupe 4 à la Marque NF114 est fabriqué avec une matière PE100 de façon certaine et possède un marquage gravé à chaud sur le tube avec notamment les codes de traçabilité internationaux ISO du fabricant et de la matière première. L’interprétation de ces codes est disponible sur le site : www.traccoding.com

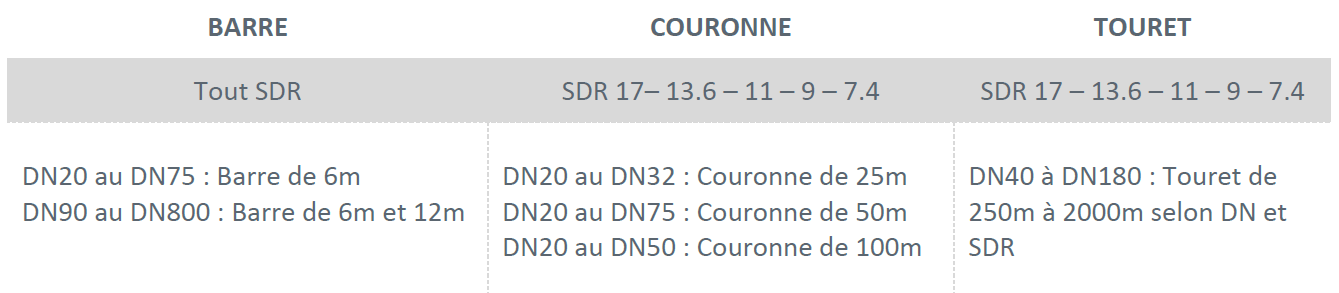

Conditionnement

Pour des DN supérieurs ou égaux à DN90 : Longueur en barre supérieure à 12m disponible sur demande.
La tolérance sur la longueur des tubes, mesurée à 20 (-/+ 5)°C est de -/+ 1% quelque soit le conditionnement
(couronne, touret ou barre).

Lexique

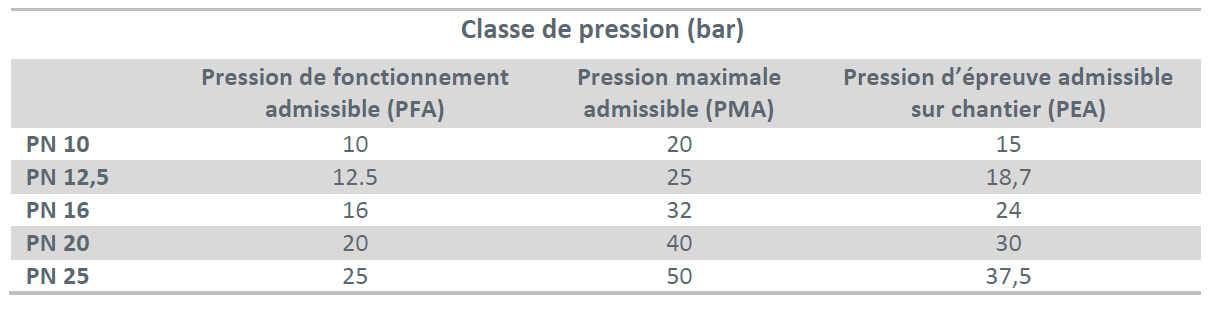

PN (Pression Nominale) : C’est la valeur constante de la pression en bars maintenue dans une canalisation sur une durée de plus de 100 ans à une température de 20°C.

DN (Diamètre Nominal) : C’est le diamètre extérieur du tube PEHD. Le choix du DN dépend de la vitesse du fluide, du débit et des pertes de charge.

SDR (Standard Dimension Ratio) : Le rapport dimensionnel standardisé est un nombre arrondi qui exprime le rapport du diamètre nominal à l’épaisseur nominale (SDR=DN/Ep.).

PMA (Pression Maximale Admissible) : Pression maximale, y compris le coup de bélier, à laquelle la canalisation est capable de résister lorsqu’elle y est soumise de façon intermittente en service.

PFA (Pression de Fonctionnement admissible) : Pression hydrostatique maximale à laquelle la canalisation est capable de résister de façon permanente en service.

PEA (Pression d’Epreuve admissible sur chantier) : Pression hydrostatique maximale à laquelle la canalisation est capable de résister pendant un laps de temps relativement court afin d’assurer son intégrité et son étanchéité.

Etat de stock Connexion Requise

Réf

3005001

Désignation

IND 10-12.5-16 PE100 32 X 3.0 C.50

Unité de vente

Format Unité	Prix Public HT€/Unité 117,42€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 117,42€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

3005002

Désignation

IND 10-12.5 PE100 40 X 3.7 C.50

Unité de vente

Format Unité	Prix Public HT€/Unité 149,62€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 149,62€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

3005003

Désignation

IND 10 PE100 50 X 3.0 C.50

Unité de vente

Format Unité	Prix Public HT€/Unité 187,50€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 187,50€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

3005004

Désignation

IND 10 PE100 63 X 3.8 C.50

Unité de vente

Format Unité	Prix Public HT€/Unité 301,14€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 301,14€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

3005013

Désignation

IND 10 PE100 75 X 6.8 C.50

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 426,14€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 426,14€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

3005014

Désignation

IND 10 PE100 90 X 8.2 C.50

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 615,53€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 615,53€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

03001073

Désignation

ELYDAN-IND 10 PE100 50 X 3.0 C.50

Unité de vente

Format Unité	Prix Public HT€/Unité 240,15€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 240,15€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

03001063

Désignation

ELYDAN-IND 10-12.5 PE100 40 X 3.0 C.50

Unité de vente

Format Unité	Prix Public HT€/Unité 189,73€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 189,73€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

03001083

Désignation

ELYDAN-IND 10 PE100 63 X 3.8 C.50

Unité de vente

Format Unité	Prix Public HT€/Unité 379,43€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 379,43€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

03001053

Désignation

ELYDAN-IND 10-12.5-16 PE100 32 X 3.0 C.50

Unité de vente

Format Unité	Prix Public HT€/Unité 183,68€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER
Format Lot de 5	Prix Public HT€/Unité 160,08€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER
