PE HD10 RINGS 100M - HD POLYETHYLENE PIPES, INDUSTRIAL

PE HD10 Couronnes 100M

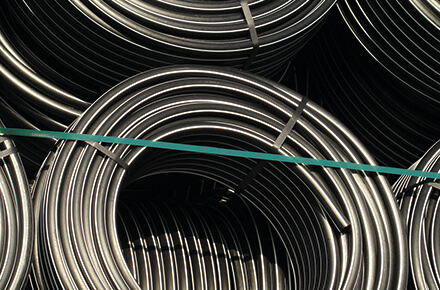

Les tubes PEHD Driptene Irrigation sont des tubes en polyéthylène haute densité de couleur noire (HD6) ou noire avec des bandes de repérages blanches (HD10).

Ils sont utilisés dans des systèmes de canalisation d’irrigation pour transporter de l’eau naturelle non traitée, non destinée à la consommation humaine, à une température de 20°C sous une pression maximale donnée (6 ou 10 bars). Driptene HD6 ou HD10 ne sont pas adaptés pour des réseaux d’arrosage de golf ou pour des réseaux de protection incendie.

En usage courant, ces tubes sont enterrés et soumis à des contraintes mécaniques limitées. Posés sur le sol ou en aérien, ils peuvent être soumis aux effets du rayonnement ultra-violet et à des variations de température. Pour des conditions de température du fluide véhiculé supérieur à 20°C, il est nécessaire d’appliquer un facteur de réduction de pression.

Pour toute utilisation de fluides autres que l’eau naturelle non traitée, il est conseillé de vérifier la résistance chimique du polyéthylène haute densité (PEHD) en se reportant à la norme ISO TR 10358.

Avantages

- S’adapte aux tracés difficiles.
- Résistance aux chocs et aux UV.
- Insensibilité à la corrosion.
- Résistance à l’abrasion.
- Matériau recyclable préservant l’environnement.
- Résiste aux mouvements de terrain.

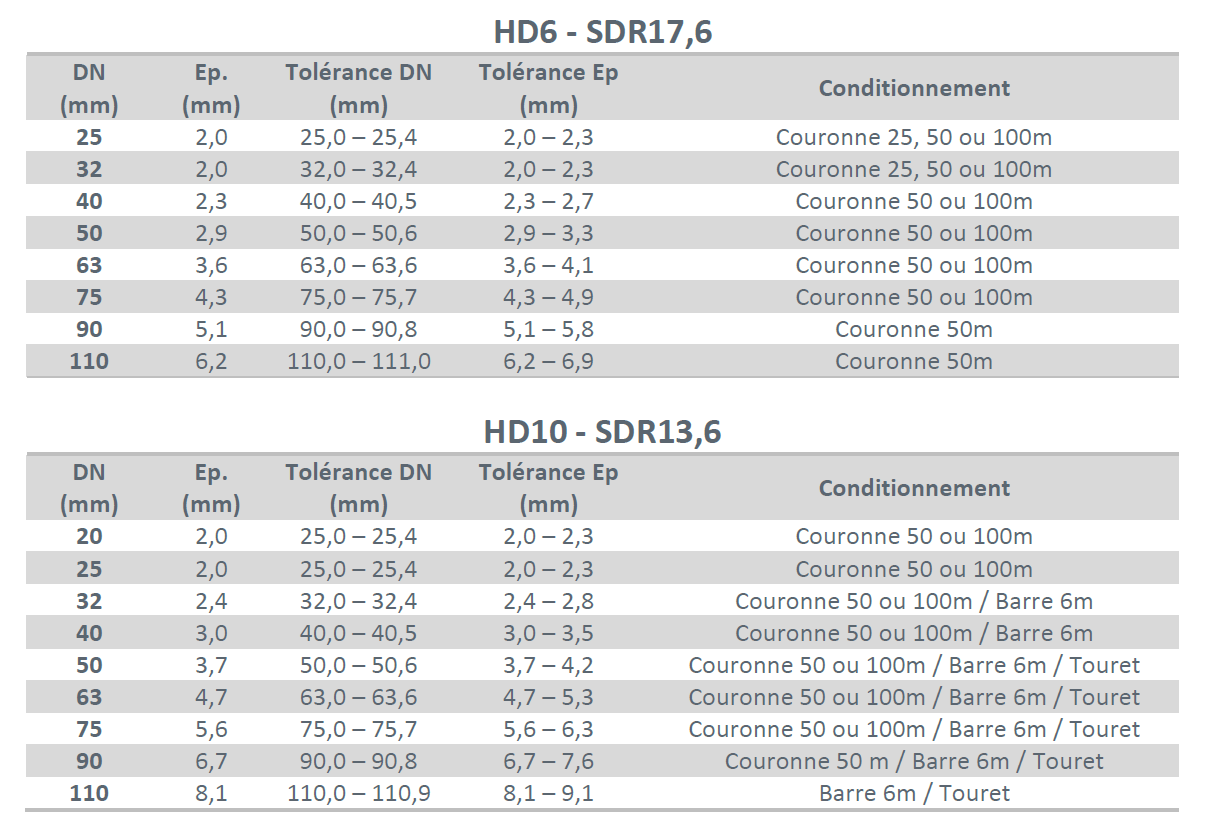

Gamme, dimensions, conditionnement

La longueur des tubes, mesurée à 20°C, est assortie d’une tolérance de +/- 2%. Ovalisation sur tubes enroulés (mesurée en sortie de fabrication) = maxi15%.

Stockage, mise en œuvre et raccordement

Le tube devra être manipulé et stocké avec précaution afin d’éviter de l’abimer ou de le rayer. En cas de rayures, elles ne devront pas dépasser 10% de l’épaisseur nominale.

La pose des tubes doit être effectuée selon les règle de l’art et en particulier en respectant, pour les marchés publics, le cahier des clauses techniques générales, Fascicule 71 : « Fourniture, pose et réhabilitation de conduites d’eaux qui fonctionnent par écoulement sous pression ». Dans tous les cas, se référer au guide de pose des canalisations polyéthylène du STRPEPP (www.strpepp.org).

Le raccordement se fait soit par raccords electrosoudables (compatible SDR17), raccords mécaniques ou soudure bout à bout.

Pose enterrée :
Le fond de fouille doit être exempt de point dur ou de pierre. La profondeur conseillée est de 0.8m au-dessus de la génératrice supérieure du tube.
Le tube doit être placé sur un lit de sable d’une épaisseur d’au moins 10cm puis recouvert d’une autre couche d’au moins 10cm de sable.
Réaliser des ondulations pour compenser le retrait et la dilatation.
En cas de cintrage, le rayon de courbure ne doit pas être inférieur au rayon de courbure minimal.

Pose en en aérien et en surface :
Les tubes posés en aérien doivent être maintenues par des supports appropriés. Les phénomènes de dilatation ou de contraction inhérents au matériau doivent être pris en compte. Ceci implique un montage des canalisations avec supports libres et points fixes choisis en tenant compte des possibilités du tracé.
Pour les tubes posés en surface, il est nécessaire de réaliser des ondulations pour compenser le retrait et la dilatation.
En cas de cintrage, le rayon de courbure ne doit pas être inférieur au rayon de courbure minimal (voir tableau ci-dessous).

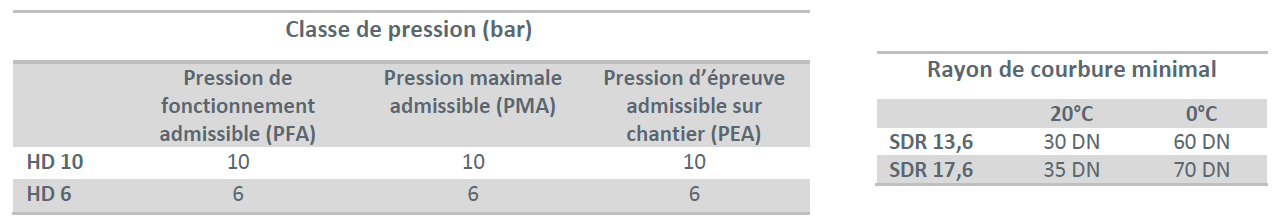

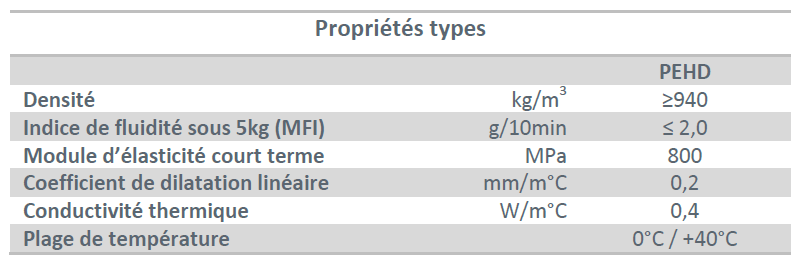

Caractéristiques techniques

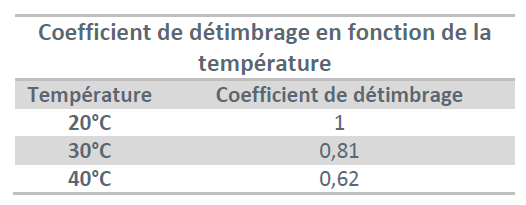

Détimbrage :
Facteur correctif, inférieur à 1, à appliquer à la PFA, PMA et PEA du tube lorsque les conditions de température d’exploitation diffèrent.
Ex : Une canalisation PN 06 véhiculant une fluide à 30°C aura pour pression maximale admissible (PMA) : 6*0.81 = 4.86 bar

Lexique

DN (Diamètre Nominal): C’est le diamètre extérieur du tube PEHD.

SDR (Standard Dimension Ratio) : Le rapport dimensionnel standardisé est un nombre arrondi qui exprime le rapport du diamètre nominal à l’épaisseur nominale (SDR=DN/Ep.).

PMA (Pression Maximale Admissible) : Pression maximale, y compris le coup de bélier, à laquelle la canalisation est capable de résister lorsqu’elle y est soumise de façon intermittente en service.

PFA (Pression de Fonctionnement admissible) : Pression hydrostatique maximale à laquelle la canalisation est capable de résister de façon permanente en service.

PEA (Pression d’Epreuve admissible sur chantier) : Pression hydrostatique maximale à laquelle la canalisation est capable de résister pendant un laps de temps relativement court afin d’assurer son intégrité et son étanchéité.

Etat de stock Connexion Requise

Réf

1203002

Désignation

HD10 PE80 20 X 1.7 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 63,20€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 63,20€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203011

Désignation

HD10 PE80 25 X 2.0 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 93,58€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 93,58€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203012

Désignation

HD10 PE80 32 X 2.4 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 144,49€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 144,49€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203013

Désignation

HD10 PE80 40 X 3.0 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 225,15€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 225,15€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203014

Désignation

HD10 PE80 50 X 3.7 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 347,68€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 347,68€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203015

Désignation

HD10 PE80 63 X 4.7 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 555,37€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 555,37€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203016

Désignation

HD10 PE80 75 X 5.5 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 787,55€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 787,55€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

1203018

Désignation

HD10 PE80 90 X 6.7 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 1 131,23€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 1 131,23€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202006

Désignation

ELYDAN-DRIPTENE HD10 20 X 2.0 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 93,74€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 93,74€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202121

Désignation

ELYDAN-DRIPTENE HD10 25 X 2.0 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 122,36€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER
Format Lot de 30	Prix Public HT€/Unité 116,53€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202150

Désignation

ELYDAN-DRIPTENE HD10 63 X 4.7 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 711,31€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 711,31€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202127

Désignation

ELYDAN-DRIPTENE HD10 32 X 2.4 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 196,64€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER
Format Lot de 20	Prix Public HT€/Unité 187,28€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202135

Désignation

ELYDAN-DRIPTENE HD10 40 X 3.0 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 254,74€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 254,74€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202143

Désignation

ELYDAN-DRIPTENE HD10 50 X 3.7 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 446,06€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 446,06€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202168

Désignation

ELYDAN-DRIPTENE HD10 75 X 5.5 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 1 004,65€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 1 004,65€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Etat de stock Connexion Requise

Réf

01202171

Désignation

ELYDAN-DRIPTENE HD10 90 X 6.7 C.100

Unité de vente

COU

Format Unité	Prix Public HT€/Unité 1 285,16€	Prix Revendeur HT€/Unité Se connecter	Quantité	Se connecter	Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

Format Unité

Prix Public HT€/Unité 1 285,16€

Prix Revendeur HT€/Unité

Quantité

Se connecter

Pour réserver vos marchandises, veuillez contacter un commercial de chez KULKER

PE HD10 Couronnes 100M

1203002

HD10 PE80 20 X 1.7 C.100

HD10 PE80 20 X 1.7 C.100

HD10 PE80 20 X 1.7 C.100

1203011

HD10 PE80 25 X 2.0 C.100

HD10 PE80 25 X 2.0 C.100

HD10 PE80 25 X 2.0 C.100

1203012

HD10 PE80 32 X 2.4 C.100

HD10 PE80 32 X 2.4 C.100

HD10 PE80 32 X 2.4 C.100

1203013

HD10 PE80 40 X 3.0 C.100

HD10 PE80 40 X 3.0 C.100

HD10 PE80 40 X 3.0 C.100

1203014

HD10 PE80 50 X 3.7 C.100

HD10 PE80 50 X 3.7 C.100

HD10 PE80 50 X 3.7 C.100

1203015

HD10 PE80 63 X 4.7 C.100

HD10 PE80 63 X 4.7 C.100

HD10 PE80 63 X 4.7 C.100

1203016

HD10 PE80 75 X 5.5 C.100

HD10 PE80 75 X 5.5 C.100

HD10 PE80 75 X 5.5 C.100

1203018

HD10 PE80 90 X 6.7 C.100

HD10 PE80 90 X 6.7 C.100

HD10 PE80 90 X 6.7 C.100

01202006

ELYDAN-DRIPTENE HD10 20 X 2.0 C.100

ELYDAN-DRIPTENE HD10 20 X 2.0 C.100

ELYDAN-DRIPTENE HD10 20 X 2.0 C.100
