PE Green 100 Couronnes 100M

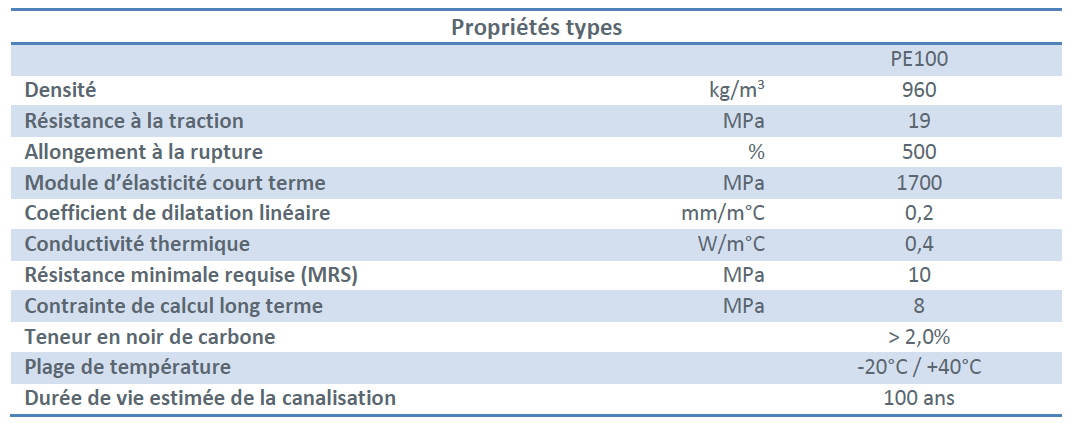

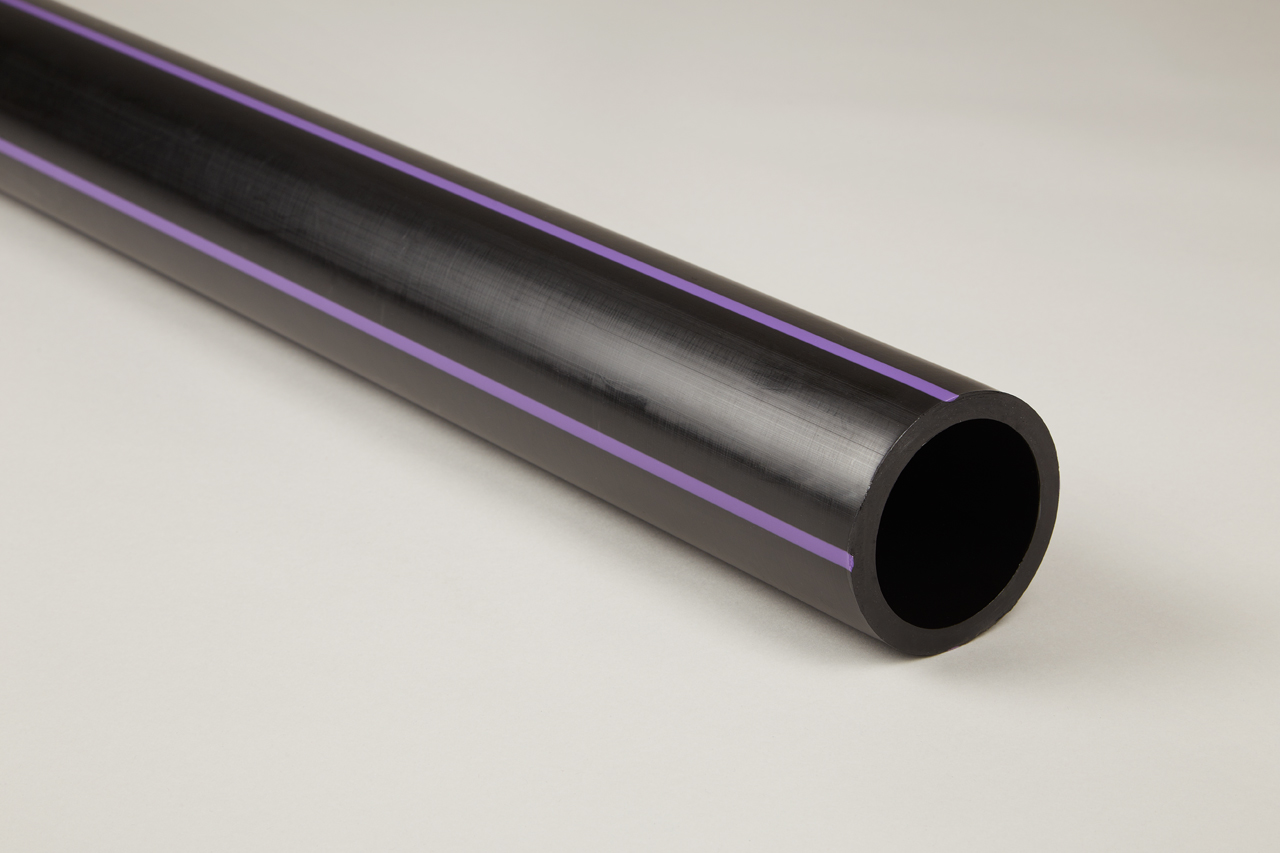

Le tube GREEN 100 est un tube en polyéthylène haute densité PE100 de couleur noire avec des bandes de repérages violettes.

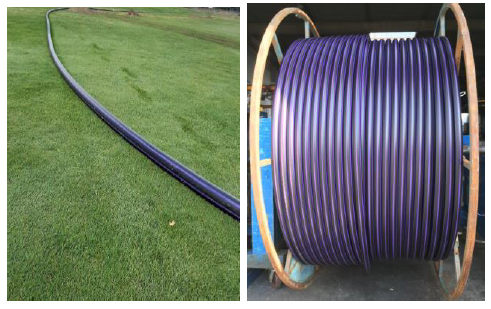

Il est utilisé dans les réseaux enterrés d’arrosage pour notamment l’utilisation des eaux traitées rejetables dans la nature. Il est préconisé pour les réseaux d’arrosage de golfs, de parc et jardin, les aménagements routiers (ex rond-point), terrain de sport, hippodrome, etc…

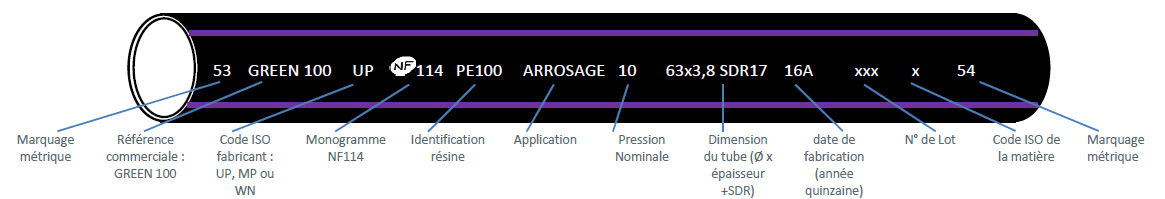

Certification : Tube certifié à la Marque NF114 – Codes UP, WN et MP
Norme : NF EN 12 201 et Règlement de la Marque NF114 – Groupe 3
- Résistance à la fissuration.
- Résistance aux chocs et aux UV.
- Insensibilité à la corrosion.
- Résistance à l’abrasion.
- Résiste aux mouvements de terrain.
- Faible coefficient de rugosité, peu de perte de charge.
- Matériau recyclable préservant l’environnement.
- Légèreté facilitant la mise en oeuvre.
- S’adapte aux tracés difficiles.
Les canalisations GREEN 100 peuvent être assemblées par soudage en utilisant la technique de l’electrofusion, avec des raccords electrosoudables de SDR compatible, ou la technique de soudage bout à bout. Ces techniques de raccordement rendent le réseau autobuté.
Les canalisations GREEN 100 peuvent également être assemblées avec des raccords mécaniques. Le tube doit être propre et sans rayures afin d’assurer l’étanchéité.
Les canalisations GREEN 100 doivent être posées avec un enrobage de sable. Elles acceptent des rayures en surface jusqu’à 10% de l’épaisseur maximum (en dehors de la zone de connexion par raccord mécanique).
Retrait et dilatation : Afin de limiter ces phénomènes, il convient d’effectuer des ondulations avec le tube en fond de fouille.

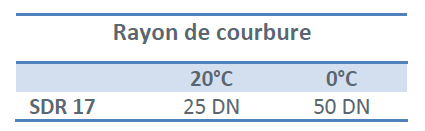

Rayon de courbure : La flexibilité du PE100 autorise le cintrage du tube. Lors des changements de direction veuillez respecter les rayons de courbure minimum selon le tableau ci contre.

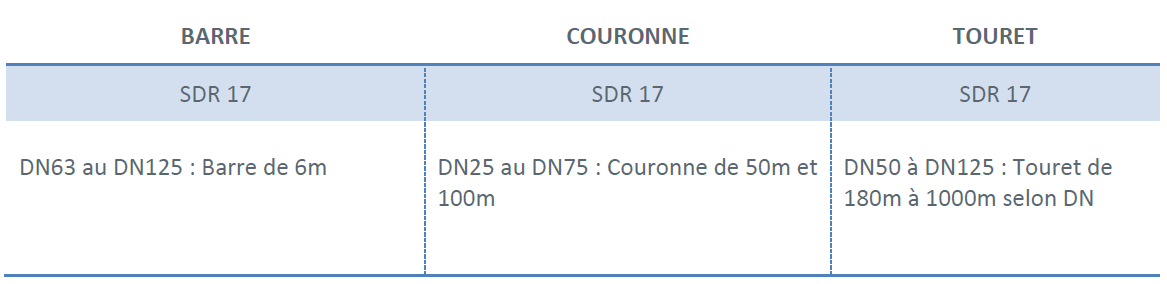

La tolérance sur la longueur des tubes, mesurée à 20 (-/+ 5)°C est de -/+ 1% quelque soit le conditionnement (couronne, touret ou barre).

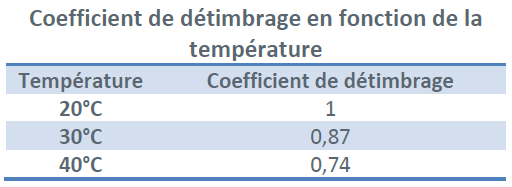

PN (Pression Nominale) : C’est la valeur constante de la pression en bars maintenue dans une canalisation sur une durée de plus de 100 ans à une température de 20°C.

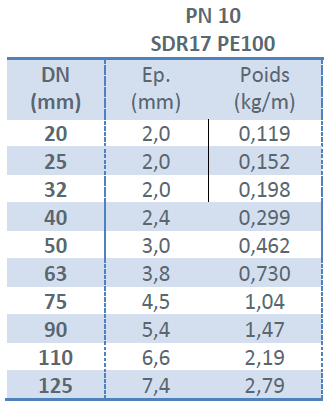

DN (Diamètre Nominal) : C’est le diamètre extérieur du tube PEHD. Le choix du DN dépend de la vitesse du fluide, du débit et des pertes de charge.
SDR (Standard Dimension Ratio) : Le rapport dimensionnel standardisé est un nombre arrondi qui exprime le rapport du diamètre nominal à l’épaisseur nominale (SDR=DN/Ep.).

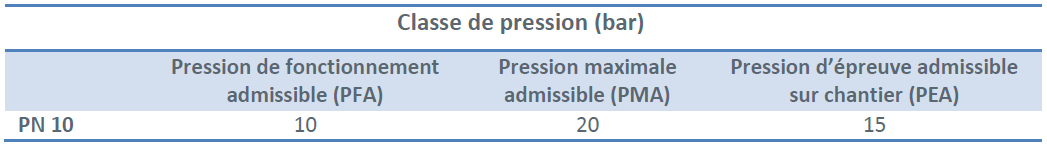

PMA (Pression Maximale Admissible) : Pression maximale, y compris le coup de bélier, à laquelle la canalisation est capable de résister lorsqu’elle y est soumise de façon intermittente en service.
PFA (Pression de Fonctionnement admissible) : Pression hydrostatique maximale à laquelle la canalisation est capable de résister de façon permanente en service.
PEA (Pression d’Epreuve admissible sur chantier) : Pression hydrostatique maximale à laquelle la canalisation est capable de résister pendant un laps de temps relativement court afin d’assurer son intégrité et son étanchéité.
